6. Синхронизаторы.

Проверка технического состояния синхронизаторов

Кольца синхронизатора

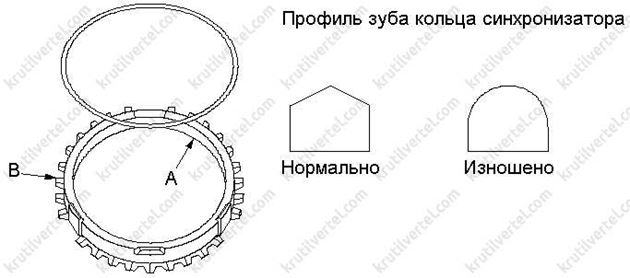

1. Проверить внутреннюю поверхность кольца (А) синхронизатора на наличие износа и повреждений.

2. Проверить зубья (В) на кольце синхронизатора на наличие износа.

синхронизаторы Honda Civic 4D с 2006 года, синхронизаторы Acura CSX с 2006 года, синхронизаторы Хонда Цивик 4Д с 2006 года, синхронизаторы Акура Си-Эс-Икс с 2006 года

*Профиль зуба кольца синхронизатора Нормально Изношено*

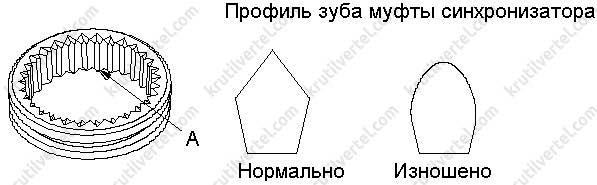

3. Проверить зубья (А) на муфте синхронизатора и установочные зубья на шестерне на наличие износа.

синхронизаторы Honda Civic 4D с 2006 года, синхронизаторы Acura CSX с 2006 года, синхронизаторы Хонда Цивик 4Д с 2006 года, синхронизаторы Акура Си-Эс-Икс с 2006 года

*Профиль зуба муфты синхронизатора Нормально Изношено*

4. Проверить упорную поверхность (А) каждой ступицы синхронизатора на наличие чрезмерного износа.

синхронизаторы Honda Civic 4D с 2006 года, синхронизаторы Acura CSX с 2006 года, синхронизаторы Хонда Цивик 4Д с 2006 года, синхронизаторы Акура Си-Эс-Икс с 2006 года

5. Проверить коническую поверхность (В) каждой ступицы синхронизатора.

6. Проверить зубья на всех шестернях (С) на наличие износа, сколов, задиров и поломок.

7. Смазать маслом коническую поверхность шестерен (В) и установить на них кольца синхронизаторов. Вращая кольца синхронизаторов, убедиться в отсутствии проскальзывания.

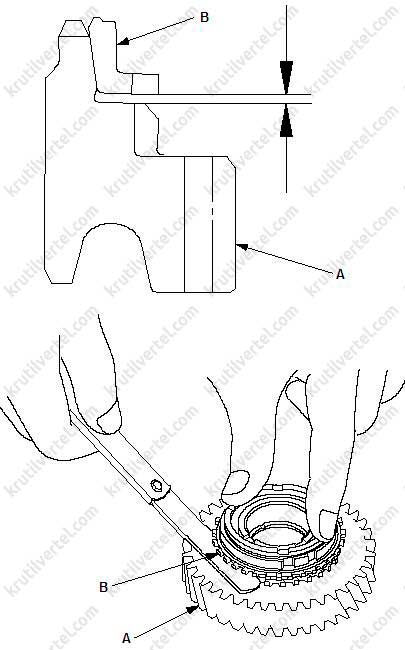

8. Измерить зазор между каждой шестерней (А) и их кольцами синхронизаторов (В) по всей окружности. Если зазор менее допустимого предела, необходимо заменить кольцо синхронизатора и шестерню.

Тип двигателя R18А

Примечание:

Зазор между кольцами и шестернями:

Стандартная величина зазора: 0,655-1,334 мм.

Допустимая: 0.4 мм.

синхронизаторы Honda Civic 4D с 2006 года, синхронизаторы Acura CSX с 2006 года, синхронизаторы Хонда Цивик 4Д с 2006 года, синхронизаторы Акура Си-Эс-Икс с 2006 года

*В А В А*

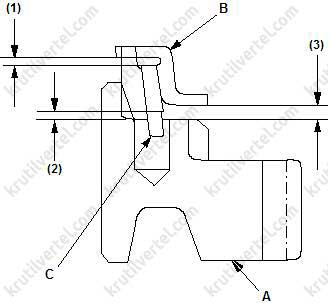

Тип двигателя К20Z

синхронизаторы Honda Civic 4D с 2006 года, синхронизаторы Acura CSX с 2006 года, синхронизаторы Хонда Цивик 4Д с 2006 года, синхронизаторы Акура Си-Эс-Икс с 2006 года

*1 2 В 3 А С А В*

Примечание:

Зазор между коническими кольцами и шестернями:

Стандартная величина зазора:

(1) 0.70-1.19 мм.

(2) 0.50-1.04 мм.

(3) 0.95-1.68 мм.

Допустимая:

(1) 0.3 мм.

(2) 0.3 мм.

(3) 0.6 мм.
