Кузовные размеры Ford B-Max с 2012 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
кузов Ford B-Max, ремонт кузова Ford B-Max, кузовные размеры Ford B-Max
4. Кузовные размеры

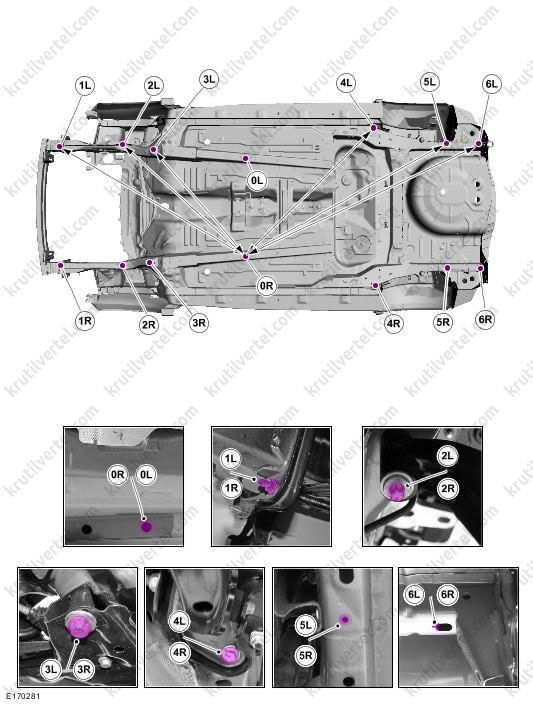

Днище, с установленными элементами
1. Все размеры были измерены при установленных вспомогательных приспособлениях от центра отверстия или головки болта или края элемента с помощью системы Allvis.
2. Все размеры приведены с допуском ± 3 мм. Все изображения элементов соответствуют левой стороне автомобиля.
Примечание:
Для измерения в базовой точке 1 требуется угловое винтовое штуцерное соединение с внутренним адаптером 14 мм.
| Номер точки | Измерение до точки “0” | Переходник | Регулировочная высота конического переходника |
| 1 | 1685 мм | 14 мм (внутренний адаптер) | 300 мм |
| 2 | 1306 мм | 12 мм (внутренний адаптер) | 230 мм |
| 3 | 1084 мм | 20 мм (внутренний адаптер) | 70 мм |
| 4 | 1335 мм | 25 мм (измерительный наконечник) | 170 мм |
| 5 | 1807 мм | 25 мм (измерительный наконечник) | 310 мм |
| 6 | 2040 мм | 25 мм (измерительный наконечник) | 310 мм |

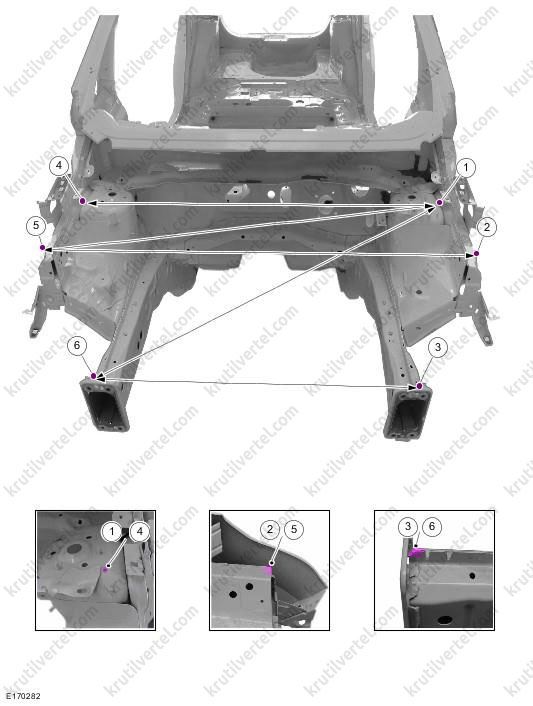

Передняя часть кузова
Все размеры имеют допуск ± 3 мм. Все размеры были измерены от центра отверстия или края элемента с помощью симметрично установленного штангенциркуля.
1-6 = 1218 мм. 1-4 = 1228 мм. 1-5 = 1305 мм. 2-5 = 1345 мм. 3-6 = 984 мм.

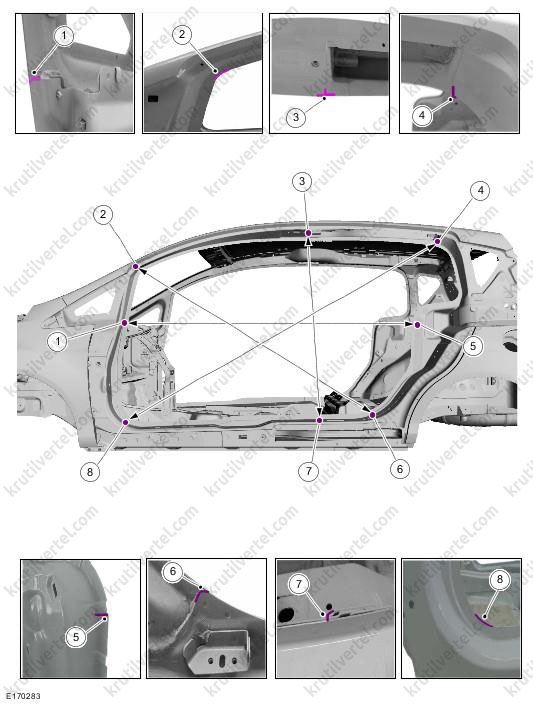

Бок автомобиля
Все размеры имеют допуск ± 3 мм. Все размеры были измерены от края элемента с помощью симметрично установленного штангенциркуля.
1-5 = 1558 мм. 2-6 = 1512 мм. 3-7 = 1026 мм. 4-8 = 2000 мм.

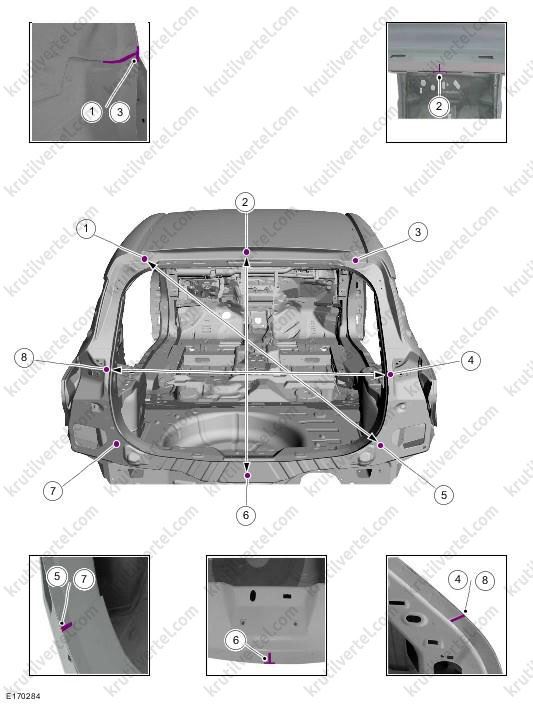

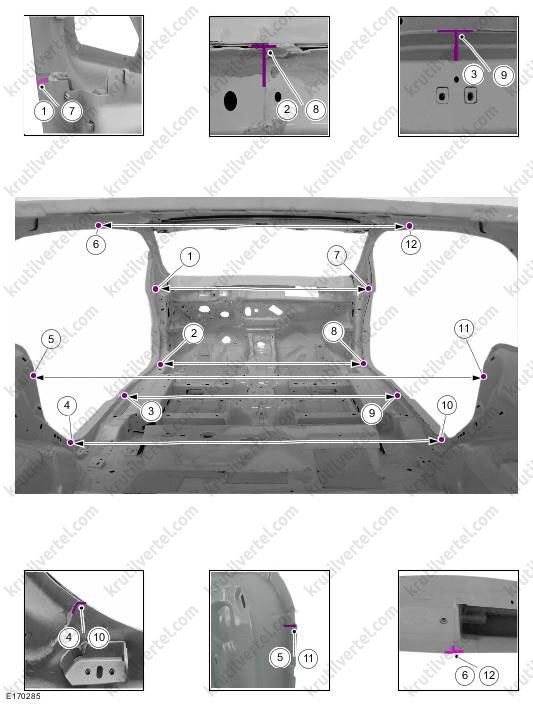

Задняя часть кузова
Все размеры имеют допуск ± 3 мм. Все размеры были измерены от центра отверстия или края элемента с помощью симметрично установленного штангенциркуля.
1-5 = 1223 мм. 2-6 = 936 мм. 4-8 = 1067 мм.
