Модуль подушки безопасности пассажира Honda Fit / Jazz с 2001 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
ремень безопасности Honda Fit, подушка безопасности Honda Fit, моменты затяжки Honda Fit, ремень безопасности Honda Jazz, подушка безопасности Honda Jazz, моменты затяжки Honda Jazz
3. Модуль подушки безопасности пассажира
Снятие и установка
Внимание:
- Перед началом обслуживания элементов системы SRS выключите зажигание, отсоедините провод от отрицательного вывода аккумуляторной батареи и подождите не менее 3-х минут.
- Всегда выполняйте операции со стороны модуля подушки безопасности водителя.

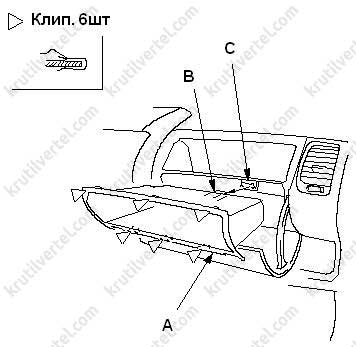

1. Извлечь крепежные клипы В из гнезд С, используя отвертку с плоским жалом. Удалить перчаточный ящик А.
ПРИМЕЧАНИЕ
Обернуть жало отвертки защитной лентой во избежание повреждения пластиковых панелей.
*Клип 6шт А В С*

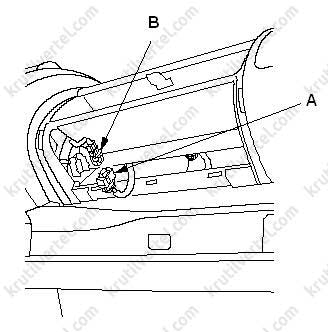

2. Отсоединить разъем модуля подушки безопасности пассажира А от ответного на приборной панели В. Разъем 2Р.

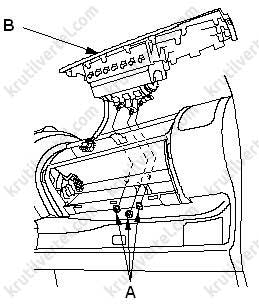

3. Отвернуть три гайки крепления А модуля подушки безопасности. Используя отвертку удалить модуль В.
ПРИМЕЧАНИЕ
Перед удалением модуля покрыть прилегающую часть декоративной панели тканью во избежание повреждения.
4. Установку произвести в последовательности обратной снятию.
