Замена динамического демпфера приводного вала Honda Fit / Jazz с 2001 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
приводной вал Honda Fit, ремонт карданных валов Honda Fit, дифференциал Honda Fit, приводной вал Honda Jazz, ремонт карданных валов Honda Jazz, дифференциал Honda Jazz

5. Замена динамического демпфера приводного вала.

1. Снять шарнир равных угловых скоростей входного вала.

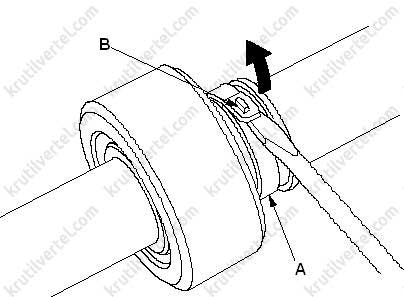

2. Снять хомут динамического демпфера. Быть осторожным, чтобы не повредить динамический демпфер. Хомут необходимо снимать, используя отвертку, как указано на рисунке.

замена динамического демпфера приводного вала Honda Fit с 2001 года, замена динамического демпфера приводного вала onda Jazz с 2001 года, замена динамического демпфера приводного вала Хонда Фит с 2001 года, замена динамического демпфера приводного вала Хонда Джаз с 2001 года

*А В*

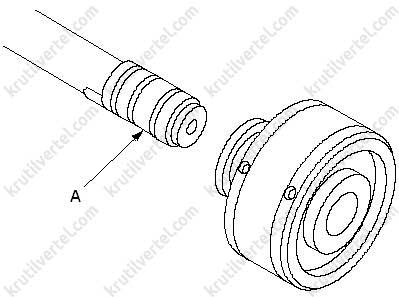

3. Обернуть шлицы приводного вала пластиковой лентой (А) во избежание повреждения динамического демпфера.

замена динамического демпфера приводного вала Honda Fit с 2001 года, замена динамического демпфера приводного вала onda Jazz с 2001 года, замена динамического демпфера приводного вала Хонда Фит с 2001 года, замена динамического демпфера приводного вала Хонда Джаз с 2001 года

*А*

4. Снять динамический демпфер.

5. Снять пластиковую ленту.

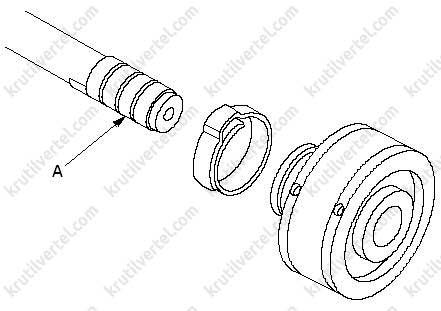

6. Перед установкой демпфера, необходимо обернуть шлицы приводного вала пластиковой лентой (А).

замена динамического демпфера приводного вала Honda Fit с 2001 года, замена динамического демпфера приводного вала onda Jazz с 2001 года, замена динамического демпфера приводного вала Хонда Фит с 2001 года, замена динамического демпфера приводного вала Хонда Джаз с 2001 года

*А*

7. Установить динамический демпфер на приводной вал, затем снять пластиковую ленту.

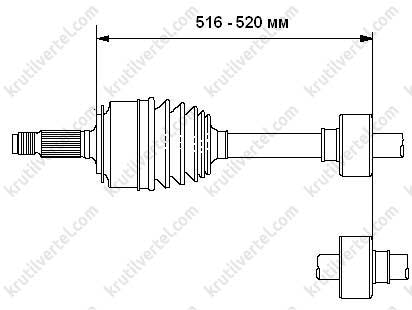

8. Отрегулировать положение динамического демпфера так, как указано на рисунке.

замена динамического демпфера приводного вала Honda Fit с 2001 года, замена динамического демпфера приводного вала onda Jazz с 2001 года, замена динамического демпфера приводного вала Хонда Фит с 2001 года, замена динамического демпфера приводного вала Хонда Джаз с 2001 года

*516 – 520 мм*

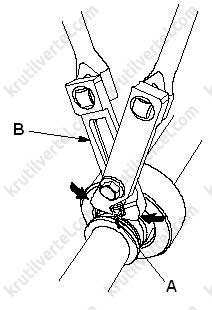

9. Используя специальные клещи (Kent-Moore J-35910), затянуть хомут динамического демпфера.

замена динамического демпфера приводного вала Honda Fit с 2001 года, замена динамического демпфера приводного вала onda Jazz с 2001 года, замена динамического демпфера приводного вала Хонда Фит с 2001 года, замена динамического демпфера приводного вала Хонда Джаз с 2001 года

*А В*

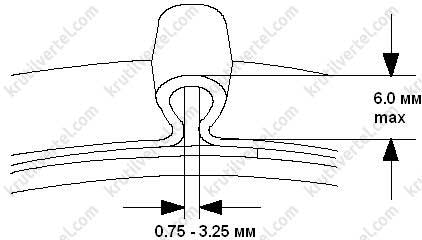

10. Проверить зазор между стянутыми частями хомута.

замена динамического демпфера приводного вала Honda Fit с 2001 года, замена динамического демпфера приводного вала onda Jazz с 2001 года, замена динамического демпфера приводного вала Хонда Фит с 2001 года, замена динамического демпфера приводного вала Хонда Джаз с 2001 года

*0.75 – 3.25 мм 6.0 мм max*

11. Установить шарнир равных угловых скоростей входного вала.
