8. Вентилятор отопителя/кондиционера
Снятие и установка вентилятора

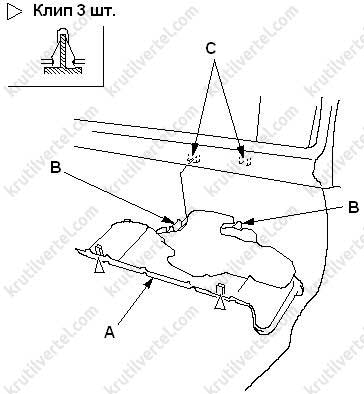

1. Снять переднюю часть защиты с удерживающих клипов, затем вывести из зацепления зажимов заднюю часть В, С. Снять защиту панели пассажира А.
*A,B, В, Клип 3 шт*

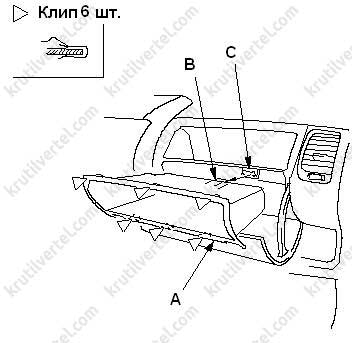

2. Открыть перчаточный ящик. Снять с фиксаторов В, С и удалить внутреннюю часть ящика А.
*A,B, C, Клип 6шт*

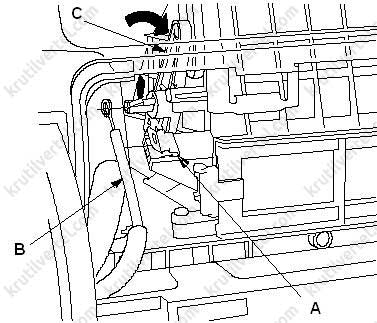

3. Отсоединить трос управления рециркуляцией воздуха В от рычага С, надавив на фиксатор А.
*A,B, C, D*

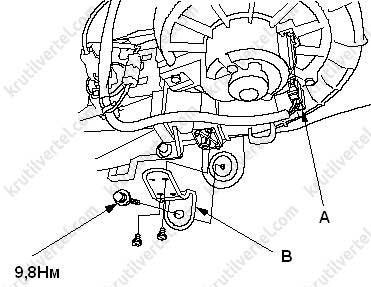

4. Отсоединить разъем А от электродвигателя вентилятора. Вывернуть крепежные винты и снять кронштейн В.
*A,B, 9,8Нм*

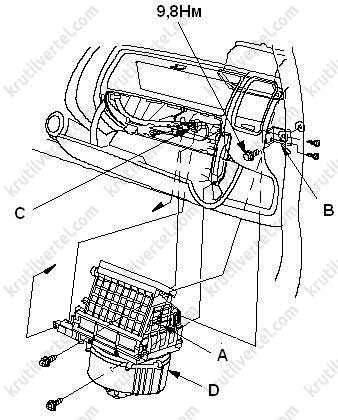

5. Удалить зажимы А. Отсоединить разъем С. Отвернуть крепежный болт и винты, снять вентилятор в сборе.
*A,B, C, D, 9,8Нм*
6. Установку вентилятора произвести в последовательности обратной снятию.
Элементы вентилятора
