Испаритель Honda Fit / Jazz с 2001 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
схема системы охлаждения Honda Fit, вентилятор охлаждения Honda Fit, радиатор охлаждения Honda Fit, схема системы охлаждения Honda Jazz, вентилятор охлаждения Honda Jazz, радиатор охлаждения Honda Jazz

6. Испаритель

Снятие и установка испарителя

1. Разрядить систему кондиционирования.

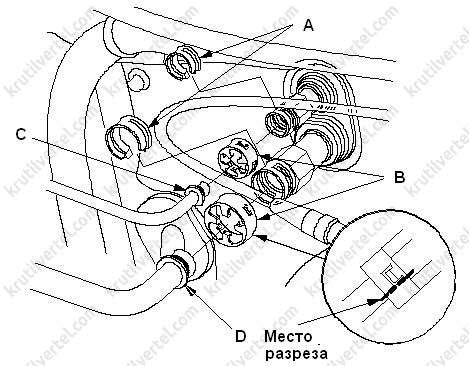

2. Снять предохранительную скобу А. Очистить место соединения специальным моющим средством или сжатым воздухом.

испаритель Honda Fit с 2001 года, испаритель Honda Jazz с 2001 года, испаритель Хонда Фит с 2001 года, испаритель Хонда Джаз с 2001 года

*A,B, C, D, Место разреза*

3. Удалить вставки В. Отсоединить трубопровод высокого давления С, затем трубопровод низкого давления.

Внимание:

После отсоединения трубопроводов запрещено использовать моющие средства и сжатый воздух для удаления загрязнений. Открытые каналы заглушить.

4. Демонтировать вентилятор отопителя/кондиционера.

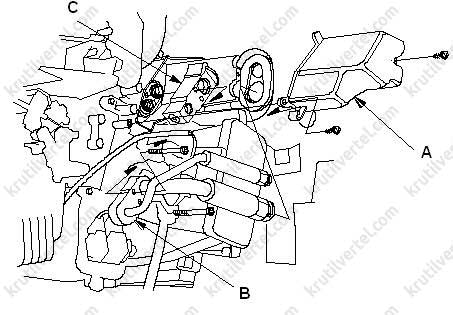

5. Вывернуть саморезы, снять защитную крышку А. Отвернуть крепежные болты подводящего коллектора, снять трубопроводы В, и расширительный клапан С.

испаритель Honda Fit с 2001 года, испаритель Honda Jazz с 2001 года, испаритель Хонда Фит с 2001 года, испаритель Хонда Джаз с 2001 года

*A,B, C*

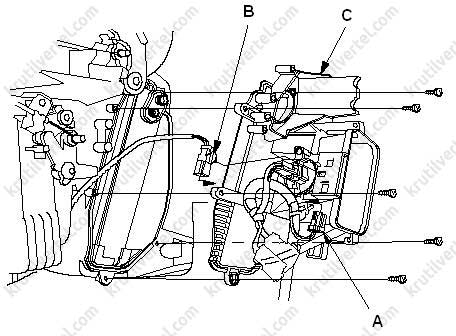

6. Разъединить разъем А датчика температуры испарителя. Отсоединить разъем В. Вывернуть саморезы, снять элемент С.

испаритель Honda Fit с 2001 года, испаритель Honda Jazz с 2001 года, испаритель Хонда Фит с 2001 года, испаритель Хонда Джаз с 2001 года

*A,B, C*

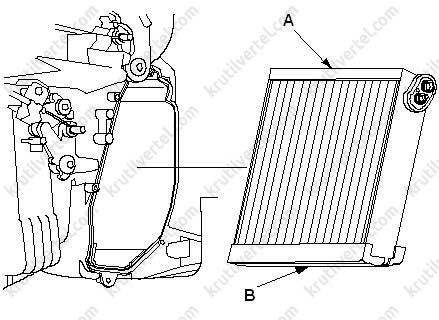

7. Извлечь испаритель из корпуса.

испаритель Honda Fit с 2001 года, испаритель Honda Jazz с 2001 года, испаритель Хонда Фит с 2001 года, испаритель Хонда Джаз с 2001 года

*A, B*

8. Установку испарителя произвести в последовательности обратной снятию.

Примечание

  • Сразу после разгерметизации системы заглушите открытые каналы.
  • При установке нового испарителя обязательно добавить разницу масла.
  • Обязательно заменить все уплотнительные кольца, снятые при разборке, предварительно смазав их маслом.
  • Не допускайте попадания жидкостей на лакокрасочные покрытия, это может их повредить.
  • Убедиться в целостности пластин испарителя.
  • Убедиться в чистоте внутренней части корпуса испарителя.
  • Проверить надежность монтажа подводящих трубопроводов.
