Регулировка педали тормоза Honda Fit / Jazz с 2001 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
нет тормозов Honda Fit, прокачка тормозов Honda Fit, схема тормозной системы Honda Fit, ремонт тормозной системы Honda Fit, неисправности тормозной системы Honda Fit, нет тормозов Honda Jazz, прокачка тормозов Honda Jazz, схема тормозной системы Honda Jazz, ремонт тормозной системы Honda Jazz, неисправности тормозной системы Honda Jazz
4. Регулировка педали тормоза
Высота педали

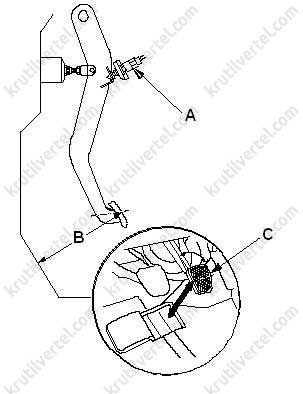

1. Повернуть выключатель положения педали (А) по часовой стрелке таким образом, чтобы он не касался педали.
2. Поднять коврик с пола. Измерить высоту (В) от пола до середины педали (С).
Номинальная высота педали (при снятом коврике):
Механическая коробка передач: 145 мм.
Вариатор: 141 мм.
* А В С*

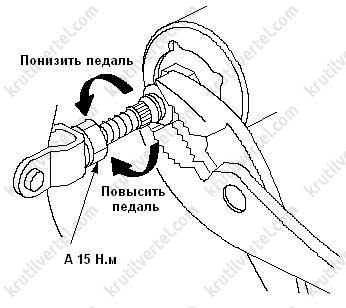

3. Ослабить стопорную гайку толкателя (А), плоскогубцами завинтить толкатель внутрь или наружу, пока не будет получена необходимая высота педали. После регулировки надежно затянуть стопорную гайку. Не регулировать высоту педали при нажатом толкателе.
*Понизить педаль Повысить педаль А 15 Н·м*

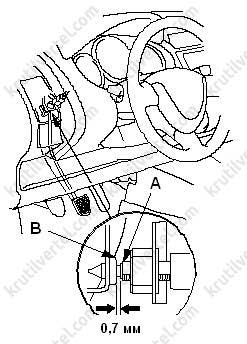

4. Установить выключатель положения педали тормоза таким образом, чтобы его плунжер оказался полностью нажатым (резьбовая часть (А) должна касаться упора (В) на рычаге педали). После этого повернуть выключатель по часовой стрелке, чтобы зафиксировать его. После фиксации автоматически будет установлен зазор 0,7 мм между выключателем и упором педали тормоза. Убедиться, что стоп-сигналы гаснут при отпущенной педали тормоза.
* А В 0,7 мм*
5. Проверить свободный ход педали, как описано ниже.
Проверка свободного хода педали тормоза
1. При выключенном двигателе проверить ход (А) педали тормоза (В) нажатием руки. Свободный ход педали: 1 – 5 мм.
*А В С*
