Конденсатор Honda Fit / Jazz с 2001 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
климат контроль Honda Fit, система вентиляции Honda Fit, система кондиционирования Honda Fit, система отопления Honda Fit, климат контроль Honda Jazz, система вентиляции Honda Jazz, система кондиционирования Honda Jazz, система отопления Honda Jazz
5. Конденсатор
Снятие и установка конденсатора
1. Разрядить систему кондиционирования.
2. Снять передний бампер (см. раздел «Кузов»)

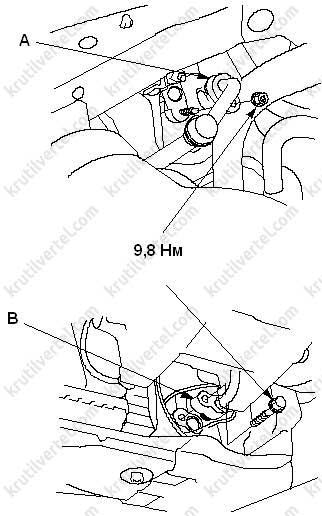

3. Отвернуть гайку крепления трубопровода линии низкого давления А и болт крепления трубопровода линии высокого давления В.
*A,B, 9,8Нм*

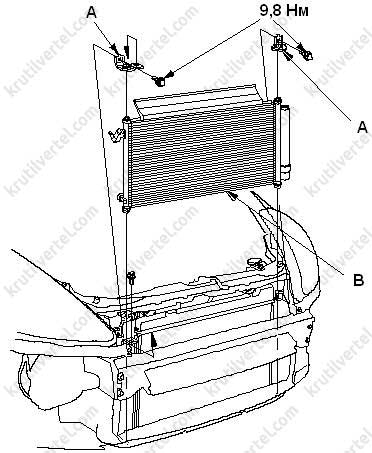

4. Отвернуть болты крепления кронштейнов А конденсатора и извлечь конденсатор В вверх.
*A,B, 9,8Нм *
5. Установку муфты конденсатора произвести в последовательности обратной снятию.
Примечание
- Сразу после разгерметизации системы заглушите открытые каналы.
- При установке нового конденсатора обязательно добавить разницу масла.
- Обязательно заменить все уплотнительные кольца, снятые при разборке, предварительно смазав их маслом.
- Не допускайте попадания жидкостей на лакокрасочные покрытия, это может их повредить.
6. Зарядить систему хладагентом.
Осушитель
Замена элемента осушителя
1. Снять конденсатор.

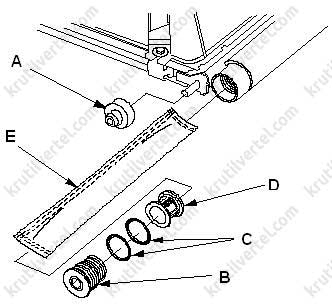

2. Удалить опору конденсатора А. Выкрутить пробку В, удалить уплотнительные кольца С и фильтр D. Извлечь элемент осушителя Е.
*A,B, C, D, Е*
