Вентилятор отопителя / кондиционера Honda Accord / Spirior / Acura TSX 2008 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
климат контроль Honda Spirior, система вентиляции Honda Spirior, система кондиционирования Honda Spirior, система отопления Honda Spirior, климат контроль Honda Accord, система вентиляции Honda Accord, система кондиционирования Honda Accord, система отопления Honda Accord, климат контроль Acura CL, система вентиляции Acura CL, система кондиционирования Acura CL, система отопления Acura CL

9. Вентилятор отопителя/кондиционера

Снятие и установка вентилятора

1. Снять нижнюю крышку приборной панели со стороны пассажира.

2. Снять облицовку приборной панели со стороны пассажира.

3. Снять перчаточный ящик.

4. Снять нижнюю центральную крышку приборной панели со стороны пассажира.

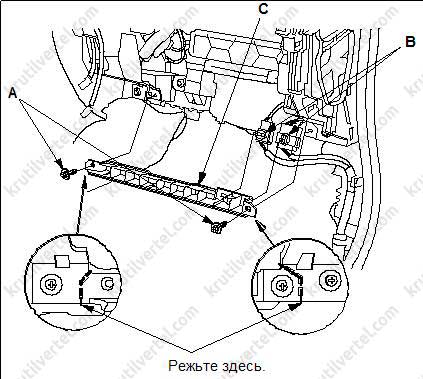

5. Отвернуть болты (А), затем снять фиксаторы разъема (В). Разрезать пластиковую распорку (С) отверстия перчаточного ящика в местах, показанных на рисунке. Сохранить пластиковую распорку, чтобы установить ее позже.

вентилятор отопителя/кондиционера Honda Accord с 2008 года, вентилятор отопителя/кондиционера Acura TSX с 2008 года, вентилятор отопителя/кондиционера Хонда Аккорд с 2008 года, вентилятор отопителя/кондиционера Акура ТСХ с 2008 года

*A Места разреза B C*

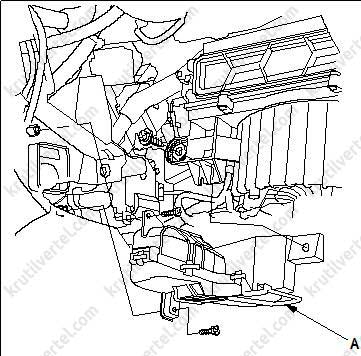

6. Отвернуть самонарезающие винты и снять трубку отопителя со стороны пассажира (А).

вентилятор отопителя/кондиционера Honda Accord с 2008 года, вентилятор отопителя/кондиционера Acura TSX с 2008 года, вентилятор отопителя/кондиционера Хонда Аккорд с 2008 года, вентилятор отопителя/кондиционера Акура ТСХ с 2008 года

*A*

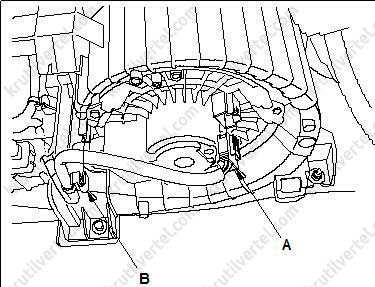

7. Отсоединить разъем (А), затем снять зажимы жгута проводов (В) электродвигателя вентилятора.

вентилятор отопителя/кондиционера Honda Accord с 2008 года, вентилятор отопителя/кондиционера Acura TSX с 2008 года, вентилятор отопителя/кондиционера Хонда Аккорд с 2008 года, вентилятор отопителя/кондиционера Акура ТСХ с 2008 года

*A B*

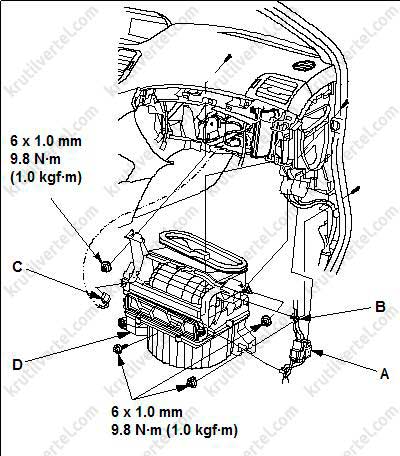

8. Автомобиль с левым расположением рулевой колонки: Снять фиксатор (А) разъема и зажим жгута проводов (В).

9. Отсоединить разъем (С) от электродвигателя управления рециркуляцией. Отвернуть самонарезающие винты, болты, крепежные гайки и снять вентилятор (D).

вентилятор отопителя/кондиционера Honda Accord с 2008 года, вентилятор отопителя/кондиционера Acura TSX с 2008 года, вентилятор отопителя/кондиционера Хонда Аккорд с 2008 года, вентилятор отопителя/кондиционера Акура ТСХ с 2008 года

*A D B C 6x1.0 мм 9.8 Н·м 6x1.0 мм 9.8 Н·м*

10. Устанавливать вентилятор, выполняя операции в порядке обратном снятию. Убедиться в отсутствии утечки воздуха в стыках.

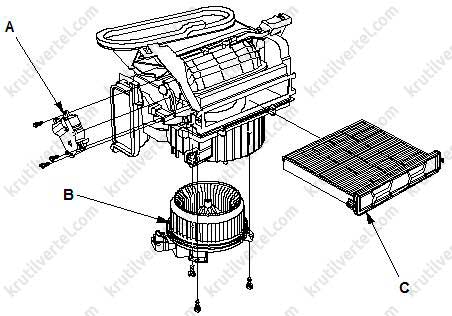

Элементы вентилятора

вентилятор отопителя/кондиционера Honda Accord с 2008 года, вентилятор отопителя/кондиционера Acura TSX с 2008 года, вентилятор отопителя/кондиционера Хонда Аккорд с 2008 года, вентилятор отопителя/кондиционера Акура ТСХ с 2008 года

*А - Двигатель рециркуляции воздуха В - Электродвигатель с крыльчаткой С - Фильтр салона Электродвигатель с крыльчаткой*
