4. Механизм переключения (МКП)

механизм переключения (МКП) Honda Accord с 2008 года, механизм переключения (МКП) Acura TSX с 2008 года, механизм переключения (МКП) Хонда Аккорд с 2008 года, механизм переключения (МКП) Акура ТСХ с 2008 года

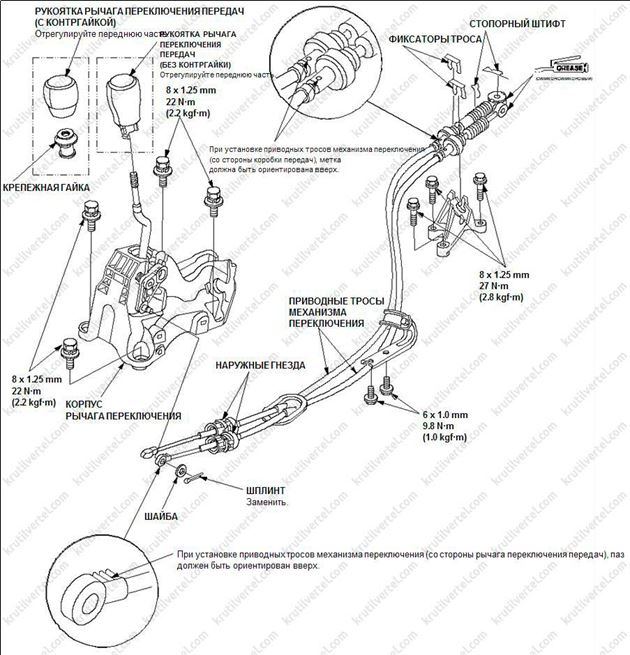

*Рукоятка рычага переключения передач (с контргайкой) (Отрегулировать переднюю часть) Контргайка Рукоятка рычага переключения передач (без контргайки) (Отрегулировать переднюю часть) 8х1.25 мм 22 Н∙м Фиксаторы тросов Стопорный штифт Силиконовая смазка 8х1.25 мм 27 Н∙м 6х1.0 мм 9,8 Н∙м Тросы переключения Наружные гнезда Шплинт (Заменить) Шайба Корпус рычага переключения 8х1.25 мм 22 Н∙м При установке тросов переключения (со стороны рычага переключения передач) паз должен быть направлен вверх*

механизм переключения (МКП) Honda Accord с 2008 года, механизм переключения (МКП) Acura TSX с 2008 года, механизм переключения (МКП) Хонда Аккорд с 2008 года, механизм переключения (МКП) Акура ТСХ с 2008 года

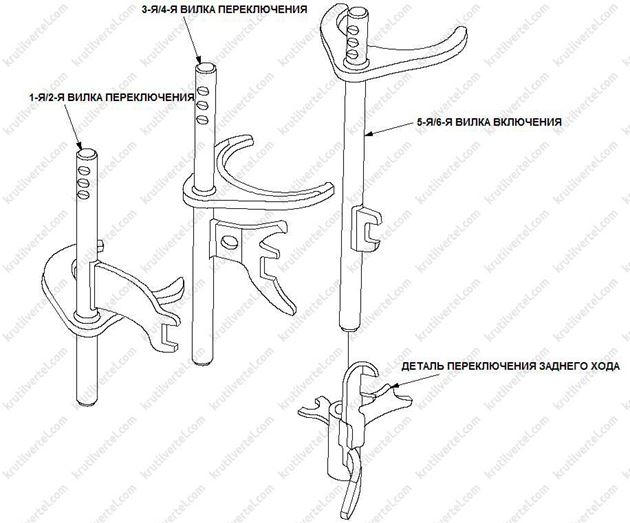

*Вилка 1-й/2-й передач Вилка 3-й/4-й передач Вилка 5-й/6-й передач Деталь переключения заднего хода*

Проверка зазора в вилках переключения передач

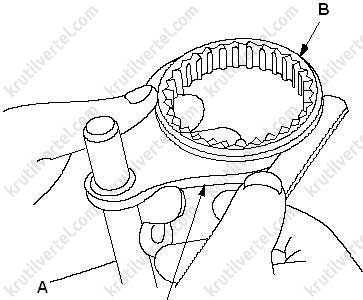

1. Измерить зазор между всеми вилками переключения передач (А) и соответствующими муфтами синхронизаторов (В). Если величина зазора не соответствует допустимой, необходимо перейти к следующему шагу 2.

Примечание:

Стандартная величина зазора: 0.35 – 0.65 мм.

Допустимая: 1.0 мм.

механизм переключения (МКП) Honda Accord с 2008 года, механизм переключения (МКП) Acura TSX с 2008 года, механизм переключения (МКП) Хонда Аккорд с 2008 года, механизм переключения (МКП) Акура ТСХ с 2008 года

*А В*

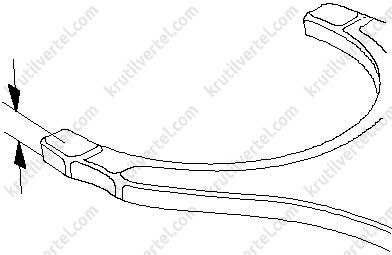

2. Измерить толщину рабочей поверхности вилки переключения, как показано на рисунке. Если величина размера не соответствует допустимой, необходимо заменить вилку в сборе. Если величина размера находится в пределах нормы, необходимо заменить муфту синхронизатора.

Примечание:

Стандартная величина размера: 7.4 – 7.6 мм.

механизм переключения (МКП) Honda Accord с 2008 года, механизм переключения (МКП) Acura TSX с 2008 года, механизм переключения (МКП) Хонда Аккорд с 2008 года, механизм переключения (МКП) Акура ТСХ с 2008 года

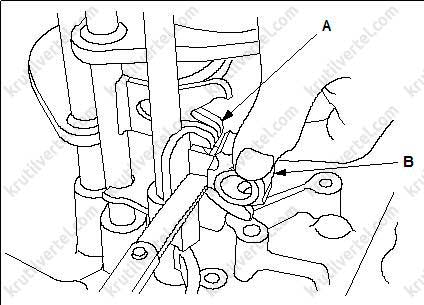

3. Измерить зазор между вилками переключения (А) и рычагом селектора (В). Если зазор превышает допустимую величину, необходимо перейти к следующему шагу 4.

Примечание:

Стандартная величина размера: 0.2 – 0.5 мм.

Предельно-допустимое значение: 0,62 мм.

механизм переключения (МКП) Honda Accord с 2008 года, механизм переключения (МКП) Acura TSX с 2008 года, механизм переключения (МКП) Хонда Аккорд с 2008 года, механизм переключения (МКП) Акура ТСХ с 2008 года

*А В*

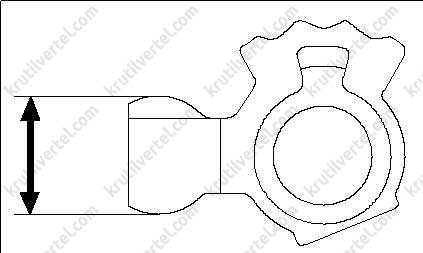

4. Измерить толщину рычага селектора (А). Если величина размера не соответствует норме, необходимо заменить рычаг. Если размер находится в допустимых пределах, необходимо заменить вилку переключения передач.

Примечание:

Стандартная величина размера: 16.9 – 17.0 мм.

механизм переключения (МКП) Honda Accord с 2008 года, механизм переключения (МКП) Acura TSX с 2008 года, механизм переключения (МКП) Хонда Аккорд с 2008 года, механизм переключения (МКП) Акура ТСХ с 2008 года
