Модулі подушок безпеки Hyundai Solaris / Hyundai Accent з 2015 року

4. Модулі подушок безпеки

Модуль подушки безпеки водія (DAB) та контактний диск

1. Модуль подушки безпеки водія.
2. Рульове колесо.
3. Контактний диск.

Зняття модуля подушки безпеки водія та контактного диска

1. Від'єднати негативну клему акумулятора та почекати не менше трьох хвилин перед початком роботи.

2. Повернути кермо в нейтральне положення, щоб передні колеса були встановлені в положення прямолінійного руху.

3. Відвернути два болта кріплення модуля подушки безпеки водія.

4. Видалити фіксуючий затискач електропроводки (С), після чого розблокувати фіксатор роз'єму та від'єднати роз'єм модуля подушки безпеки водія (В).

Увага:
Знятий модуль подушки безпеки водія потрібно зберігати в сухому чистому місці облицювальною кришкою вгору.

5. Зняти кермо та кожухи кермової колонки (див. розділ 18 «Рульове керування»).

6. Від'єднайте роз'єм контактного диска і зніміть контактний диск.

Перевірка модуля подушки безпеки водія

Примітка
Якщо в ході описаної нижче перевірки будуть виявлені несправні елементи, замініть модуль подушки безпеки на новий.

Увага:
Ніколи не намагайтеся виміряти опір ланцюга модуля подушки безпеки (ланцюга піропатрона) навіть за допомогою спеціального тестера. При вимірі опору ланцюга тестером можливе несподіване розкриття подушки, здатне завдати серйозної травми.

1. Перевірити кришку панелі на наявність вм'ятин, подряпин та деформацій.

2. Перевірити модуль подушки безпеки на відсутність вм'ятин, тріщин або деформацій.

3. Переконатися у відсутності пошкоджень фіксаторів та роз'ємів, деформації висновків та перегинів джгута.

4. Перевірити піротехнічний модуль подушки безпеки на відсутність вм'ятин, подряпин або пошкоджень.

5. Встановити модуль подушки безпеки в маточину рульового колеса для перевірки пар.

Перевірка контактного диска

Примітка
Якщо в результаті описаної нижче процедури перевірки буде виявлено хоча б один несправний елемент, замінити контактний блок на новий.

Переконатись у відсутності пошкоджень роз'ємів та захисних трубок, а також деформації висновків.

*Контактний диск*

Встановлення контактного диска та модуля подушки безпеки водія

1. Прибрати ключ запалення з автомобіля.

2. Від'єднати негативну клему акумулятора та почекати не менше трьох хвилин перед початком роботи.

3. Підключити роз'єм проводів до контактного диска.

4. Встановити кожух кермової колонки.

5. Встановіть центральне положення, поєднавши позначки контактного диска та кришки. Поєднати позначки (►◄), повернувши контактний диск за годинниковою стрілкою до упору, а потім на два оберти проти годинникової стрілки.

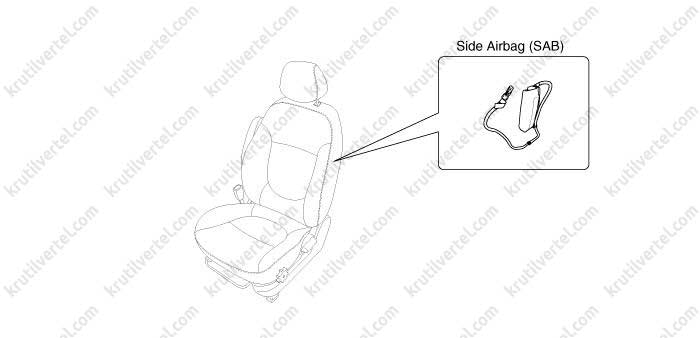

*Модуль бокової подушки безпеки (SAB)*

Зняття модуля бічної подушки безпеки

Примітка
Бічна подушка безпеки не знімається зі спинки переднього сидіння і не може замінюватись окремо. У разі необхідності заміни бокової подушки безпеки необхідно замінювати спинку переднього сидіння повністю.

1. Від'єднати негативну клему акумулятора та почекати не менше трьох хвилин перед початком роботи.

2. Зняти відповідне переднє сидіння з автомобіля (див. розділ 19 «Кузов»).

3. Зняти спинку переднього сидіння.

Встановлення модуля бічної подушки безпеки

Увага:
Переконатись у тому, що електропроводка не затискається та не чіпляється сусідніми компонентами.

Примітка
Не відкривайте кришку модуля бічної подушки безпеки.

Переконайтеся, що кришку модуля бокової подушки безпеки встановлено правильно. У разі невідповідної установки можливий недостатній захист під час аварії внаслідок неправильного розкриття подушки.

1. Прибрати ключ запалення з автомобіля.

2. Від'єднати негативну клему акумулятора та почекати не менше трьох хвилин перед початком роботи.

3. Встановіть нову спинку переднього сидіння.

4. Встановити переднє сидіння на автомобіль (див. розділ 19 «Кузов»).

5. Нахиливши спинку та зсунувши переднє крісло до упору вперед, переконайтеся, що електропроводка не затискається та не чіпляється за сусідні компоненти.

6. Підключити негативну клему акумулятора.

7. Після встановлення бічної подушки безпеки перевірити правильність її функціонування. Для цього повернути ключ запалення в положення "ON", при цьому контрольна лампа SRS повинна спалахнути приблизно на 6 секунд і потім згаснути.

Модуль шторки безпеки

*Модулі шторок безпеки (CAB)*

Зняття модуля шторки безпеки

1. Від'єднати негативну клему акумулятора та почекати не менше трьох хвилин перед початком роботи.

2. Зняти стельову обшивку (див. розділ 19 «Кузов»).

3. Від'єднати роз'єм проводів модуля шторки безпеки (А).

4. Відвернути болти кріплення та зняти модуль шторки безпеки.

Встановлення модуля шторки безпеки

1. Прибрати ключ запалення з автомобіля.

2. Від'єднати негативну клему акумулятора та почекати не менше трьох хвилин перед початком роботи.

3. Затягнути болти кріплення модуля шторки безпеки.

Примітка
Момент затягування: 11.8 ~ 14.7 Н·м.

Увага:
Під час встановлення модуль шторки безпеки (CAB) не можна скручувати. У разі скручування модуля його функціонування може стати непередбачуваним.

4. Підключити роз'єм модуля шторки безпеки.

5. Встановити стельову обшивку (див. розділ 19 «Кузов»).

6. Підключити негативну клему акумулятора.

7. Після встановлення модуля шторки безпеки перевірити правильність його функціонування. Для цього повернути ключ запалення в положення "ON", при цьому контрольна лампа SRS повинна спалахнути приблизно на 6 секунд і потім згаснути.

Утилізація модулів подушок безпеки

Примітка
Пристрій для примусового розкриття подушки безпеки 0957A-34100A.

Перш ніж утилізувати будь-які подушки безпеки (включаючи утилізацію всього автомобіля), необхідно виконати їх розкриття. Якщо гарантійний термін не минув, перед розкриттям подушок безпеки технічний керівник повинен провести спеціальний інструктаж та/або видати дозвіл на цю операцію. Утилізувати допускаються лише розкриті (наприклад, внаслідок зіткнення) подушки безпеки. З нерозкритими подушками безпеки поводитися з граничною обережністю. Виконайте таку процедуру.

Примусове розкриття подушок безпеки в автомобілі

Якщо утилізації підлягає весь автомобіль із системою SRS, його подушки безпеки необхідно розкрити прямо в автомобілі. Подушки безпеки не підлягають повторному використанню і ніколи не повинні встановлюватись на інший автомобіль.

1. Вимкнути запалення, від'єднати негативну клему акумуляторної батареї та почекати щонайменше 3 хвилини.

2. Переконайтеся в надійності кріплення всіх подушок безпеки.

3. Переконатись у правильному функціонуванні спеціального інструменту, виконавши наведену нижче процедуру перевірки.

1) Подушка безпеки водія:

• Зняти подушку безпеки водія та встановити спеціальний інструмент (0957A-38500).
• Встановити подушку безпеки водія на кермо.

2) Подушка безпеки пасажира:

• Зняти ящик рукавички і роз'єднати двокомпонентний роз'єм між фронтальною подушкою безпеки пасажира і головним джгутом SRS.
• Встановити спеціальний пристрій (0957A-3Q100).

3) Бічна подушка безпеки:

• Від'єднати 2-контактний роз'єм джгута бічних подушок безпеки від бічної подушки безпеки.
• Встановити спеціальний інструмент (0957A-3F100).

4) Надувна захисна шторка:

• Роз'єднати двополюсний роз'єм між шторкою безпеки та джгутом.
• Встановити спеціальний пристрій (0957A-3Q100).

5) Переднатягувач ременя безпеки:

• Від'єднати двополюсний роз'єм переднатягувача ременя безпеки.
• Встановити спеціальний пристрій (0957A-3Q100).

6) Влаштування аварійної фіксації ременя безпеки (анкерний натягувач):

• Від'єднати двополюсний роз'єм пристрою аварійної фіксації ременя безпеки.
• Встановити спеціальний пристрій (0957A-3Q100).

4. Встановити прилад для розкриття подушок безпеки на відстані не менше 10 м від подушки.

5. Підключити пристрій до акумуляторної батареї напругою 12 В.

6. Натиснути на прилад вимикач розкриття подушки. Подушка повинна розкритися (вона миттєво наповнюється з гучним звуком, після чого повільно спускається).

7. Викиньте весь модуль подушки безпеки. Жодні його частини повторного використання не підлягають. Помістіть модуль у міцний пластиковий пакет та надійно запечатайте.

Примусове розкриття подушок безпеки, не встановлених на автомобілі

Неушкоджені подушки безпеки, зняті з утилізованого автомобіля, дефектні подушки, а також подушки, пошкоджені під час транспортування, зберігання або обслуговування, підлягають обов'язковому розкриттю, що здійснюється таким чином:

1. Переконатись у правильності функціонування спеціального інструменту, дотримуючись наведеного на даній сторінці порядку дій.

2. Покладіть модуль на відкритому повітрі подушкою вгору. Місце розташування подушки має бути рівним і перебувати від будь-яких перешкод або людей на відстані не менше 10 м.

Утилізація подушок безпеки

1. Якщо подушка безпеки встановлена ​​в автомобілі, зняти її відповідно до порядку зняття.

2. У будь-якому випадку замкніть між собою два дроти піротехнічного модуля подушки безпеки.

3. Упакуйте несправну подушку безпеки в упаковку нової подушки, призначеної для встановлення як заміну.
