5. Предохранители
Для того, чтобы заменить перегоревший предохранитель, необходимо открыть крышку блока предохранителей и извлечь предохранитель из гнезда.
Неисправный предохранитель можно визуально отличить по перегоревшей проволоке. Новый предохранитель следует устанавливать вместо перегоревшего только после того, как будет определена и устранена причина неисправности.
Разрешается использовать только стандартные электрические предохранители, рассчитанные на определенную величину номинального тока (см. таблицу ниже). Величина номинального тока указана на корпусе каждого предохранителя.
*Исправный Перегоревший*
| Номинальный ток, А | Цвет предохранителя |
| 10 | Красный |
| 15 | Голубой |
| 20, 25 | Желтый |
| 30 | Зеленый |
Внимание!
Использование неподходящих (по типу или номинальному току) плавких предохранителей может привести к перегоранию приборов электрического оборудования автомобиля и даже вызвать пожар.
Разрешается использовать для замены только стандартные предохранители с таким же значением номинального тока, что и перегоревшие предохранители.
Запрещено заменять перегоревший предохранитель какими-либо подручными средствами или проволокой.
Не следует использовать отвертку или другой металлический инструмент для извлечения предохранителей из гнезд. Следствием неосторожных действий может стать короткое замыкание и повреждение электрооборудования автомобиля.
Примечание
Пять запасных плавких предохранителей, рассчитанных на номинальный ток 10 А, 15 А, 20 А, 25 А и 30 А, расположены в подкапотном блоке реле и предохранителей. Кроме того, два запасных предохранителя на 10 А и 15 А находятся в блоке предохранителей и реле под приборной панелью.
Блок электрических предохранителей
Блок плавких предохранителей расположен слева под приборной панелью. Блок предохранителей закрыт крышкой.

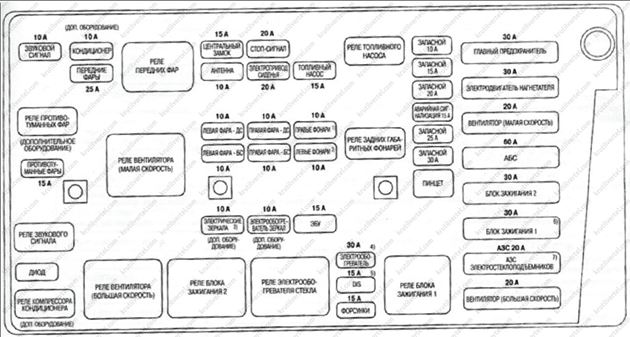

Второй блок предохранителей расположен в моторном отсеке рядом с аккумуляторной батареей.

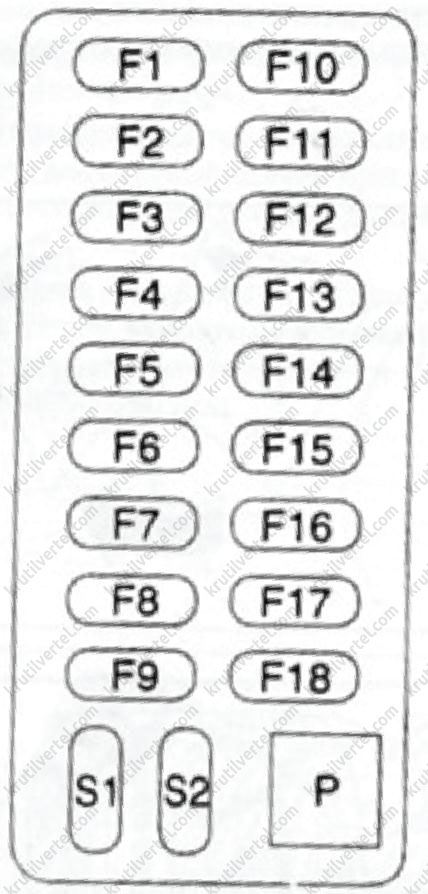

Блок предохранителей, расположенный под приборной панелью
