1. Описание

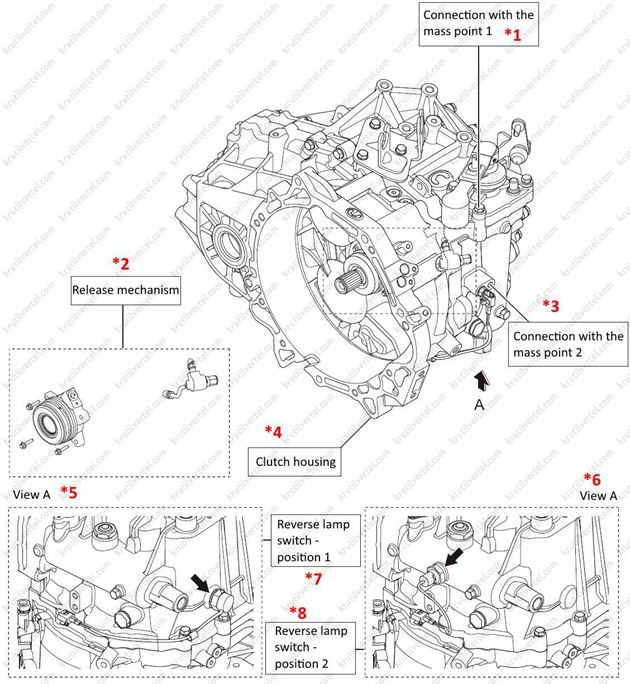

Коробка передач СМ52/CS12
Для коробки передач CM52 основным двигателем является GW4G15B и 4G69S4N. Коробка передач не имеет переключателя нейтральной передачи, разъединяющий механизм (выжимной подшипник) отличен от коробки передач CM55, выключатель фонаря заднего хода имеет два режима, коробка передач также имеет две точки соединения с “массой”.
Коробка передач CS12 – это коробка передач CM52, только для автомобилей с полным приводом.
Корпус картера сцепления коробки передач CM52 отличается от коробки передач CM55.
*Точка соединения с “массой” №1
Разъединяющий механизм
Точка соединения с “массой” №2
Корпус картера сцепления
Вид А
Вид А
Переключатель фонаря заднего хода - положение 1
Переключатель фонаря заднего хода - положение 2*

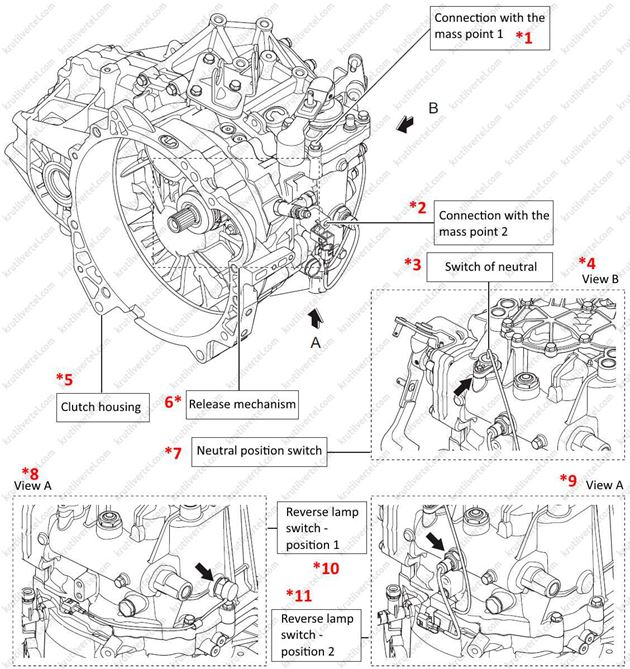

Коробка передач СМ55/CS14
Для коробки передач CM52 основными двигателями являются GW4D20, установлен переключатель нейтральной передачи, разъединяющий механизм (выжимной подшипник) отличен от коробки передач CM52, выключатель фонаря заднего хода имеет два режима, коробка передач также имеет две точки соединения с “массой”.
Коробка передач CS14 – это коробка передач CM55, только для автомобилей с полным приводом.
*Точка соединения с “массой” №1
Точка соединения с “массой” №2
