4. Система улавливания паров топлива (EVAP)

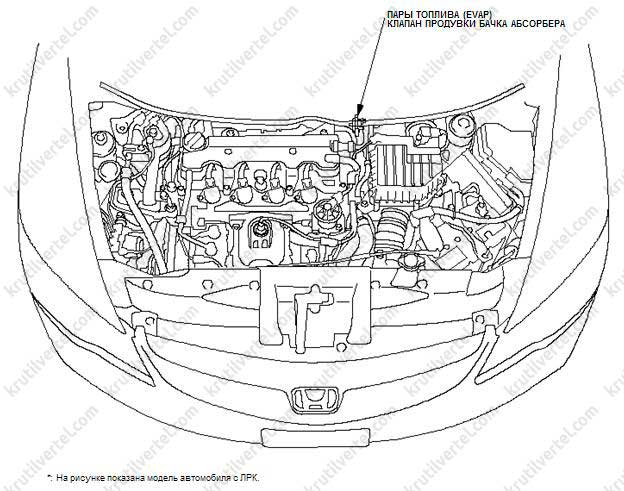

*Клапан продувки системы улавливания паров топлива (EVAP) Ни рисунке изображен автомобиль с левым расположением рулевой колонки*

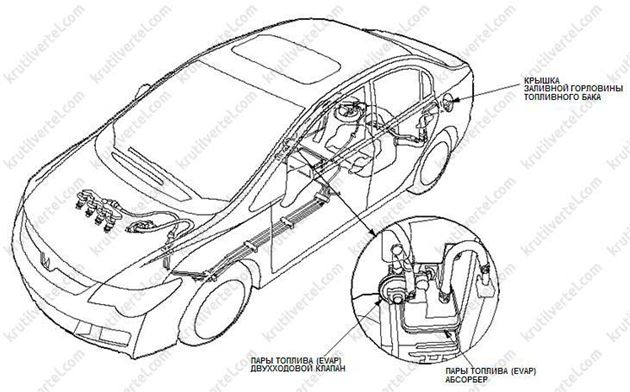

*Крышка заливной горловины топливного бака Бачок системы улавливания паров топлива (EVAP) Клапан системы улавливания паров топлива (EVAP) двойного действия*
Замена рабочей емкости системы

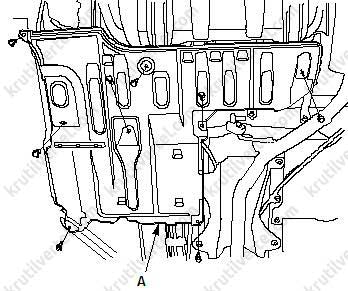

1. Снять крышку (А).
*A*

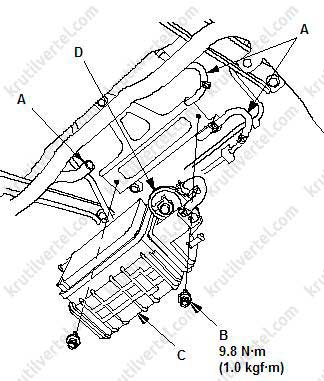

2. Снять шланги (А).
*A C A B 9.8 Н·м D*
3. Отвернуть болты (B).
4. Снять бачок системы улавливания паров топлива (EVAP) (С).
5. Снять клапан (D) двойного действия c бачка системы улавливания паров топлива (ЕVAP).
6. Установить бачок системы улавливания паров топлива (EVAP) в последовательности, обратной снятию.

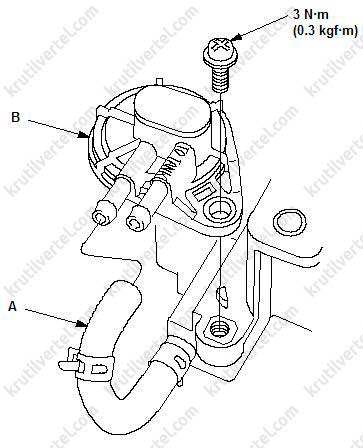

Замена клапана двойного действия
1. Снять бачок системы улавливания паров топлива (EVAP).
2. Отсоединить шланг (А).
